螺桿式閘門控制系統

控制模式分為檢修 就地 遠程三種模式。

檢修：人工開啟或關閉螺桿啟閉機，極高穩定性。

就地自動：在觸摸屏上設置開度，點擊觸摸屏的執行按鈕，系統自動完成閘門的開啟和關閉。

遠程：設備通過有線或無線連接到遠程平臺（計算機或手機平臺），在遠程平臺上操作閘門的開啟關閉，遠程平臺可以實時監控閘門的開度以及故障信息。

保護：過流保護，短路，相序保護，上下限位保護，避雷防護等，程序內部反相保護 等多重保護，防止機械損毀。

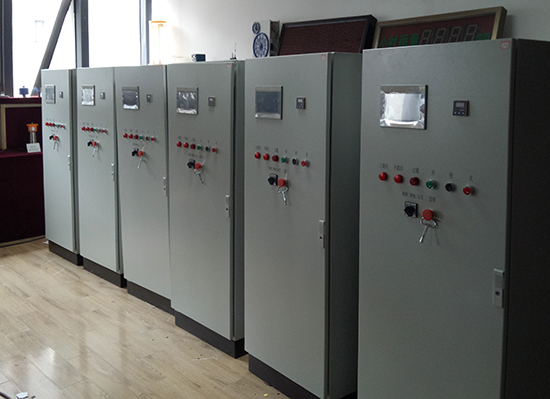

定制：可定制一控二，一控三，一控六閘門控制系統。柜體可定制。

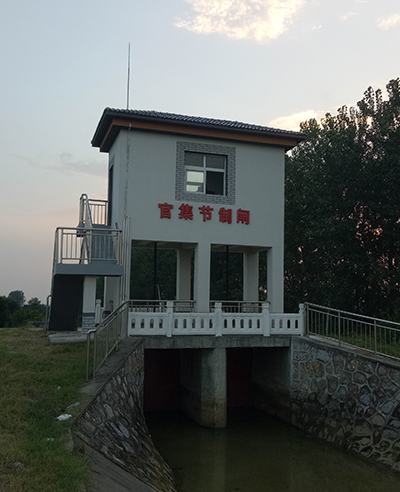

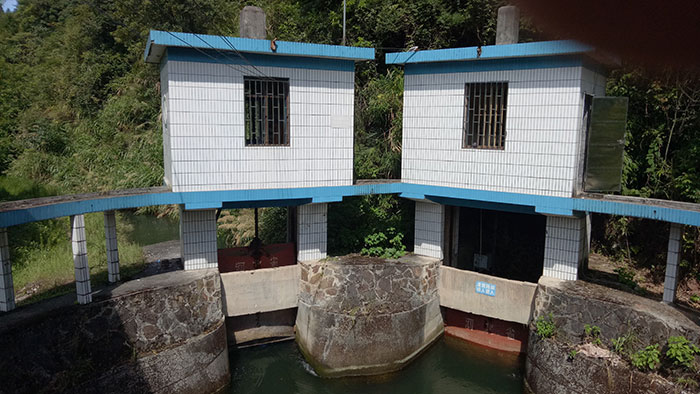

現場截圖

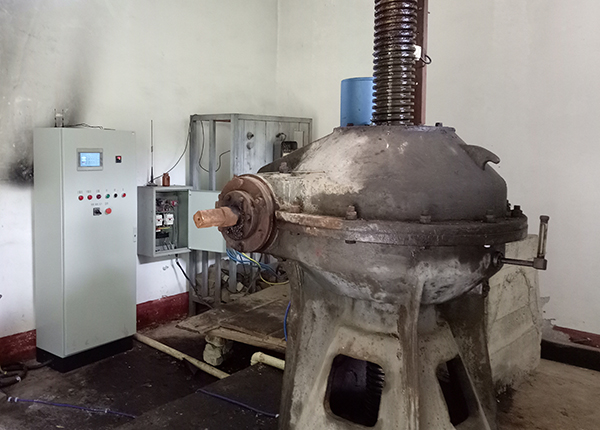

22KW螺桿式深水閘門，傳感器安裝采用拉繩式，設有上限下開關，過電流保護，相序保護，程序邏輯保護。

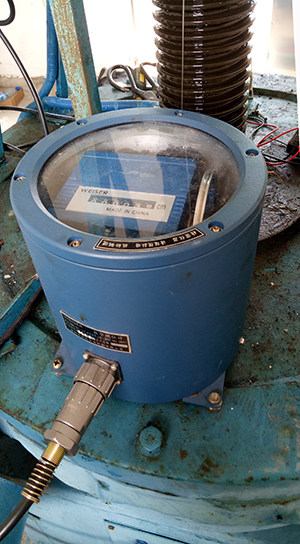

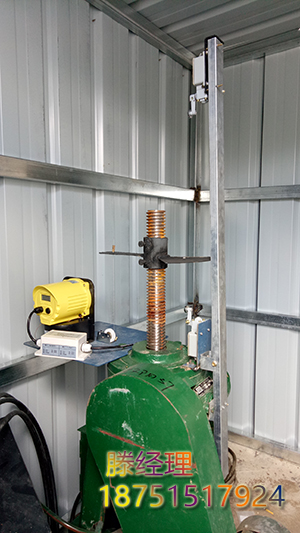

傳感器拉繩式安裝方法。



傳感器拉繩式安裝

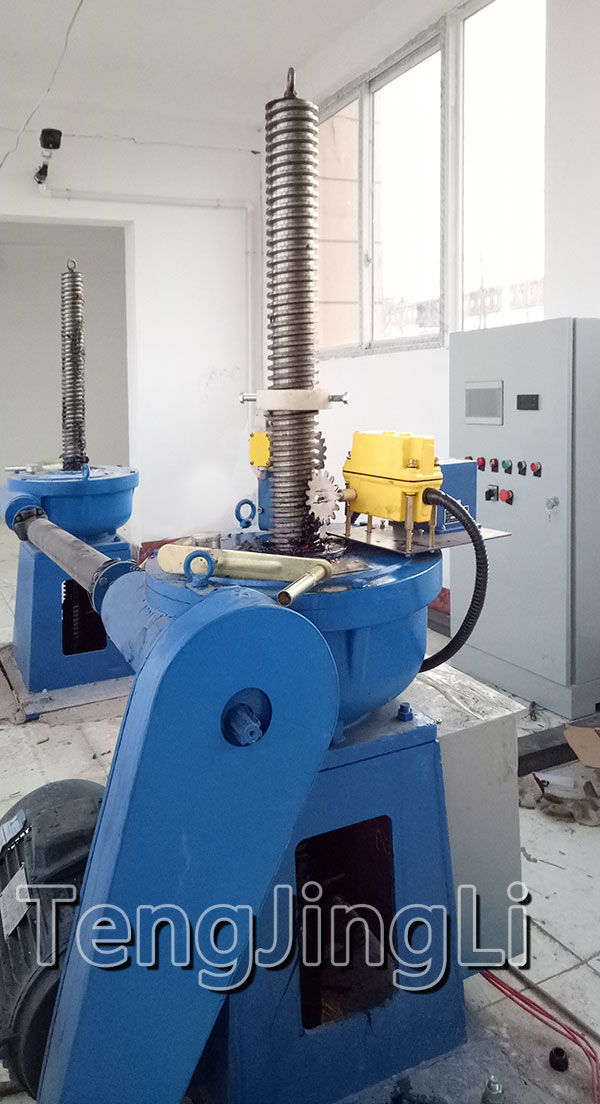

傳感器齒輪嚙合式安裝，適用于中小閘門

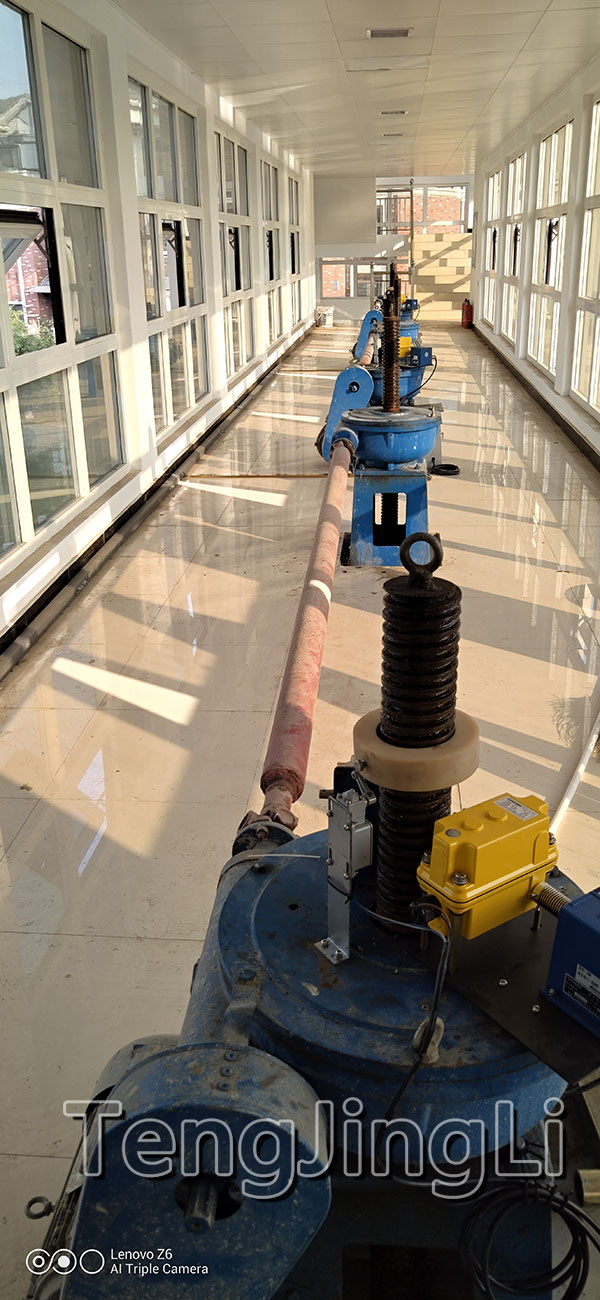

傳感器拉繩式安裝

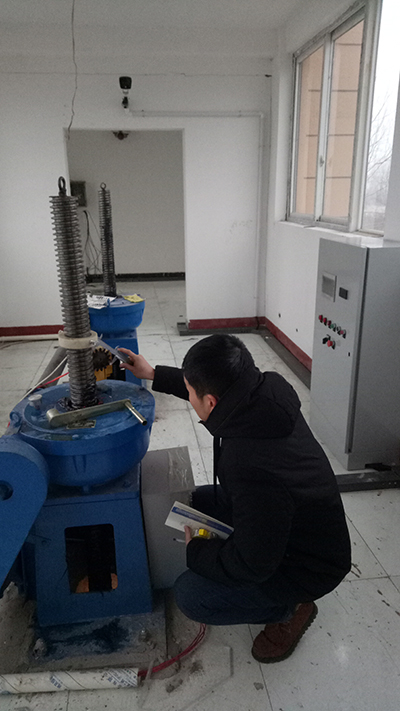

機械輔助設計測量

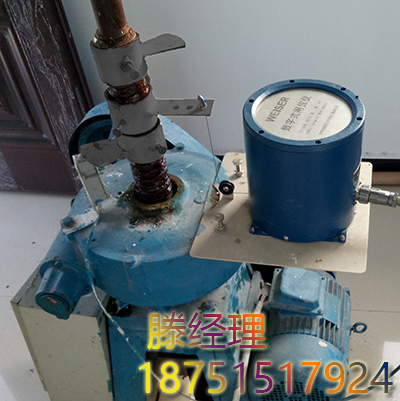

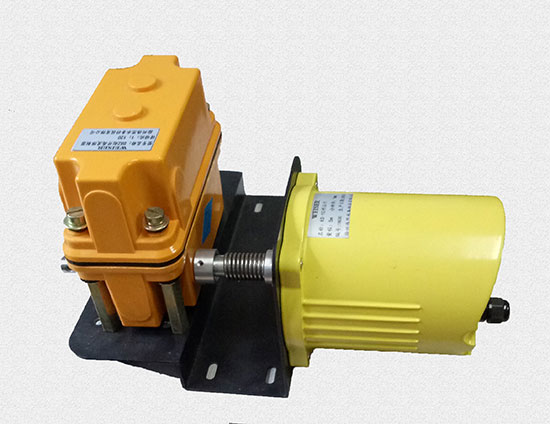

上限位開關與開度傳感器整合在一起，齒輪嚙合式安裝，適用于中小型閘門，優點：結構緊湊，上限位不占用空間。如果螺桿有少量彎曲變形會不影響上限位的正常工作。

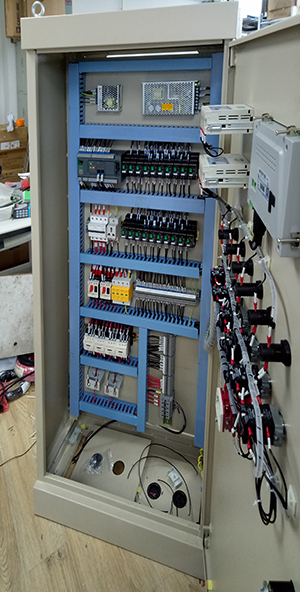

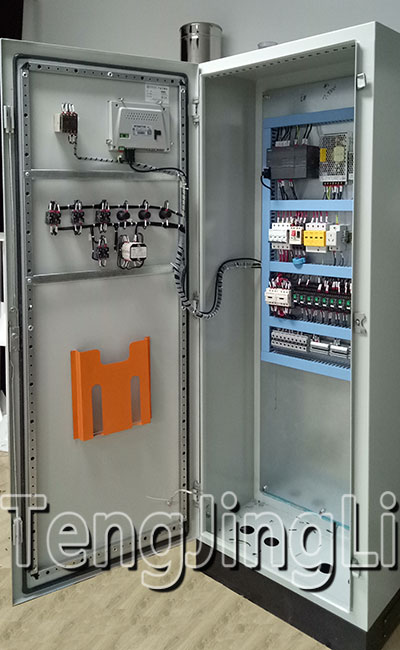

柜體內景，可定制
